ASUS Zenbook UX31・UX21のSSD交換方法

ASUSのノートパソコン、Zenbook Prime UX31Aを仕事や外出の際にメインで使っています。
当時の価格で12万円程度ですが、フルHDのIPS液晶を搭載、CPUもCore i7を搭載しており、今でもサクサク使えるのが頼もしいPCです。
メモリだけ4GBなのが物足りないところですが、最新モデルは8GBに増強されているみたいですね。
デザインもmacbook airを一回り大きくしたような、どこかで見た感じも漂いますがシンプルで良い感じ。
タッチパッドに難ありですが、メーカー製ドライバを入れるとかなり改善されますのでお試しあれ。

そんなZenbook UX31ですが、一つだけ大きな問題なのがSSDの遅さ。
UX31には128GB/256GBのモデルがラインナップされており、私が使っているのは256GBモデルでSandisk U100 SSD SDS5JK-256G-Qが搭載されていますが、このSSDが遅いのなんのって。
実際にCrystal Disk Markで計測してみました。

UX31A SSD ベンチマークスコア

Crystal Disk Markでの計測結果

ううむ…シーケンシャルはまだいいとして(Writeが遅いですが)、ランダム4Kが目も当てられない値に。
これはSSDというより、HDD並といって良い値だと思います。
メモリが4GBなので、スワップが発生すると一気に動作が遅くなってしまいます。
※128GBモデルのADATA製SSDは、これよりはかなり速いようです。

そこで、この遅いSSDをどうにかすべく、SSDの換装を行うことにしました。

しかし、ここで大問題が。
UX31のSSDって、独自コネクタになっているので、汎用のSSDが使えないんですね…
情報を調べていたら、M.2規格のSSDをUX31用のコネクタに変換する基板があることを発見、早速購入してみました。

載せ替え手順の確認

ここでは、2通りの交換方法を紹介しています。

1,EaseUS ToDo Backupを使った交換方法

UX31 / UX21 SSD入れ替え手順

手順としては上記のようになります。
バックアップを行うのにフリーソフトを使うため費用的にこちらのほうが安価に済むかと思います。
※ただしUSBメモリとUSB HDDが必要なので、新規にこれらを買う場合は2番目の方法とあまり変わらない…?
方法としてはこちらのほうが一般的だと思いますので、上記をメインに説明していきたいと思います。

2,HDD複製のクレードルを使用する方法

方法2

変換アダプタが3種類必要(M2→SATA変換、Zenbook専用SSD→SATA変換、M2→Zenbook専用SSD変換)なのと、クレードルを購入する必要がありますが、ボタン一つ押せば済むのがこの方法。
ちょっとコストは増しますが、手間としてはこちらの方が簡単です。
ただし、ZenbookのSSDよりも容量が大きなSSDを用意しないと、クレードルでのコピーが行えないので注意が必要です。

こちらの方法はこのページの終わりに記載していますので、そちらをご確認ください。
※M.2 SSD→Zenbook専用SSD変換アダプタなどの必要なパーツについては、1の方法で説明しています。

載せ替えの前に

今回説明する方法ですが、UX31/UX21の、下記SSDを使用したモデルであれば同様に作業可能です。
最新モデルではSSDの仕様が変わっている可能性もありますので、作業する前にSSDの型番を調べておくと良いかと思います。
SANDISK:SDSA5JK-064G、SDSA5JK-128G、SDSA5JK-256G
ADATA:XM11-128GB、XM11-256GB

必要な機材一式

UX31のSSD換装にあたって必要なパーツは以下の通りです。

UX31のSSD交換用に必要なパーツ一式

左から、

※変換アダプタですが、在庫切れしている時があるようです。
下記の製品も同じ品のようですので、代用可能と思います。

となります。
上記とは別に、

  • SSDのデータ移行のための、SSDの使用容量以上の空き容量のあるUSB接続のHDD
  • リカバリデータを書き戻すためのUSBメモリまたはDVDドライブ&空メディア

が必要です。
今回は1TBのUSB HDDを使用しました。

トルクスドライバは、以前秋葉原で500円で購入した中華製ドライバセットを使っていたのですが、速攻でドライバ側が削れてしまったため、買い直しました。
きちんと締めておかないと緩んでネジが取れてしまいますし、削れたドライバを使うとネジ側も傷めることになりますので、日本製の製品の購入をお勧めします。

真ん中のM.2 NGFF SATA SSD to ASUS Zenbook UX21/UX31用 18pin SSD 変換アダプタが、UX31/UX21専用のSSDにM.2 SSDを搭載するための変換アダプタ。
このアダプタの上にSSDを載せますので、高さが1mm程度増えてしまいます。
裏蓋と干渉しますが、そのまま閉じてしまって問題無さそうです。
※裏蓋を変形させるという手もありますが、戻せないので私は避けました。

右側が購入したM.2 SSD。Plextorの256GBモデルです。
今回は容量については問題がないので、同様量の最新モデルを用意しました。
M.2タイプのSSDですが、インターフェースがSATAとPCI-Expressの2つがありますが、Zenbook UX31/UX21ではSATAモデルしか使えませんので注意してください。
PCI-Expressモデルは物理的にコネクタの切りかけの位置が違うため、装着不可となります。
M.2 SSDは基板の長さにより4種類のタイプがありますが、この変換アダプタは2280の長さまで対応していますので、2230/2242/2260/2280のいずれのSSDでも対応が可能です。

交換手順①:UX31 SSD変換アダプタにM.2 SSDを装着

まず、変換アダプタにSSDを装着します。

UX31変換アダプタとM.2 SSD

今回用意したのは2280サイズのSSDですが、こうして並べてみると、M.2 SSDのほうが小さいことがわかります。
変換基板の上に、SSDを装着し、ネジで固定します。

DSC_0780

この際に、変換アダプタ側のネジ受けを奥にずらしておくと、UX31の裏蓋との干渉を少なくすることができます。
ハンマーなどを使って、ネジ受けを叩いて奥にずらします。
上の写真で、青い部分の出っ張りが、赤い部分よりも薄くなっていることがわかりますでしょうか。



SSD装着状態

1枚にまとまりました。
これでSSDの準備は完了です。

交換手順②:バックアップソフトを使用してSSD全体のバックアップを取る

今回は、無料のバックアップソフトであるEaseUS Todo Backup Free 8.2を使用しました。

EaseUS Todo Backup Free
http://jp.easeus.com/backup-software/free.html

全データのバックアップとリカバリのみですから、無料版でOKです。
まず、バックアップデータを保存するためのUSBのHDDを接続します。
EaseUS Todo Backup Free をインストールしたら、メインメニューの「ディスク/パーティションバックアップ」を選択します。

EaseUS Todo Backup

バックアップ画面が表示されますので、ハードディスク0にチェックを入れ、全体を選択してください。
※出荷時の設定で使っている方は、リカバリ領域やDドライブがあると思いますので、全体にチェックを入れて下さい。

バックアップメニュー画面

選択した後、実行ボタンを押してバックアップを開始します。
USBの速度にもよりますが、だいたい30分~1時間程度かと思います。

バックアップが完了したら、続いてブートUSBを作成します。

ブートUSB作成

ブータブルディスクの作成を選択し、USBメモリまたはDVDのいずれかを選択します。
小容量でよいので、USBメモリを使用すると作業は楽だと思います。
DVDドライブをお持ちの方は、リカバリディスクを作っても良いかと思います。

これで、SSDのバックアップは完了です。

交換手順③:UX31のSSDを交換する

Zenbook UX31の裏パネルを開け、SSDを交換します。
ネジはトルクス T5ドライバが必要ですので、購入したドライバを使ってネジを外していきます。
ネジは2種類の長さがありますので、注意して下さい。

ネジを外すと、簡単に裏蓋を外すことができ、基板全体が見渡せます。
基板中央にSSDが取り付けられています。
SSDには保障用の保護シールが貼られていますが、その下のネジを外す必要がありますので、シールを破いてネジを外します。

UX31のSSD

ネジを外したあとはSSDを取り外し、アダプタを取り付けるだけでOK。

SSDを交換

SSDはアダプタを介して取り付けるため、高さが増えます。
このため、裏蓋とSSDが干渉しますので、裏蓋側に絶縁対策を行っておいた方が安心です。
今回はネームランドの18mmテープを2枚使用して、裏蓋のSSD装着位置に絶縁を施しました。
テープが無ければ、適当な紙を挟む程度でも問題無いと思います。

UX31の裏蓋の絶縁対策

最後に、裏蓋を取り付けます。
SSDの厚みが増えた分、裏蓋を載せた状態だと四方が浮きますが、そのままネジで固定してしまいます。
すべてのネジを固定すると、SSDには常に裏蓋からテンションがかかった状態となりますが、今のところ大丈夫そうです。

交換手順④:リカバリする

交換が終わったら電源を入れ、F2キーを押してBIOSを起動します。
問題無くSSDを認識しているか、確認して下さい。
SSDが認識されていたら、起動順序を確認し、SSDが最初になるように設定します。
設定を終えたら保存して再起動します。

上記で作ったUSBメモリまたはDVDメディアから起動します。
起動時にESCキーを押すと起動メニューが表示されますので、USBメモリまたはDVDを指定して下さい。
EaseUS Todo Backup Freeのリカバリ画面が表示されたら、あとはSSD全体をリストアします。

【リストアメニューが出てこない場合】

私の環境では、なぜかリカバリーメニューが出てきませんでした。
Linuxブートですが、リカバリメディアをWindows PE版で作成すれば回避できるかもしれません。
また、Windows版のUIを見ていたら、リカバリのメニューが下にあったので、単に画面から見切れていたのかも…

そういった場合は、一度Windows7をクリーンインストール→EaseUS Todo Backup Freeインストール→Windows上からリカバリを行うことでリカバリできます。
Windows7はライセンス認証を後回しにして使えますから、こういったときに便利です。

リストアには2時間くらいかかりましたので、ひたすら放置します。
再起動して正常にOSが立ち上がれば、作業完了となります。

Zenbook UX31 SSD換装結果

SSDを換装した結果、見違えるように高速化しました。
まず、OSの起動時間がかなり短くなりました。OSの起動はランダムアクセスが多いので、SSD換装の効果がダイレクトに現れているものと思われます。
アプリケーションもサクサク動くようになり、また、スワップが発生しても以前のように待たされることが少なくなりました。

Crystal Disk MarkでPX-256M6G-2280のベンチマークを測定してみました。

Crystal Disk Markでの測定

Crystal Disk Markでの測定

OSで使用しているため性能を100%は引き出せていませんが、以前と比べると圧倒的に高速化されています。
どれくらい高速化されたか、比率を計算してみました。

 Sandisk SDS5JK-256G-QPX-256M6G-2280高速化率(%)
シーケンシャルリード 449.5 MB/s427.6 MB/s95%
シーケンシャルライト153.3 MB/s411.7 MB/s269%
512K ランダムリード231.6 MB/s280.6 MB/s121%
512K ランダムライト39.55 MB/s352.7 MB/s892%
4K ランダムリード11.90 MB/s26.34 MB/s221%
4K ランダムライト5.079 MB/s42.10 MB/s829%
4K QD32 ランダムリード26.29 MB/s99.40 MB/s378%
4K QD32 ランダムライト4.883 MB/s68.71 MB/s1407%

ランダムの伸びが圧倒的ですね…

さて、余ったSandisk SDS5JK-256G-Qですが、使い道をどうしようかな…と思っていたところ、3月18日にちょうどナイスな製品がリリースされました。

これを使えば、SATAにコネクタを変換できますから、デスクトップPCなどで使用可能だと思います。
ランダム遅いですけど、SSDですし、容量もそこそこありますから、サブマシン用とかには最適だと思います。
別の記事でまとめてみましたので、宜しければ見てやってくださいませ。

ASUS Zenbook UX31のSSDを交換→余ったSSDの再利用方法

UX31のSSD交換にお勧めなSSD

M.2のSATA SSDをいくつかピックアップしてみました。
2280ではなく2260や2242の長さのカードも使えますので、価格と容量、速度のバランスで決めると良いかと思います。

■Transcend

コントローラーにTranscend TS6500を採用した、M.2 2280サイズのSATA SSD。
クロックに同期してデータをバースト転送できる同期型フラッシュメモリを採用しており、リード・ライトの度にコマンドを送信する非同期型よりも高速。
公称スペックはリードが570MB/s、ライトが450MB/s。
CrucialやPlextorと比べると少し遅めなものの、価格が安いので売れ筋モデル。

【256GBモデル】Transcend TS256GMTS800
Passmarkスコア:3,393
シーケンシャル Read:560 MB/s
シーケンシャル Write:310 MB/s
ランダム4K Read:75,000 IOPS
ランダム4K Write:75,000 IOPS

【512GBモデル】Transcend TS512GMTS800
Passmarkスコア:3,949
シーケンシャル Read:560 MB/s
シーケンシャル Write:310 MB/s
ランダム4K Read:75,000 IOPS
ランダム4K Write:75,000 IOPS



■Crucial

Micronのコンシューマブランド、Crucial(クルーシャル)のSSD。
コントローラーはMarvell 88SS9189を搭載し、公称リード555MB/s、ライト500MB/sという高いパフォーマンスを誇ります。
Transcendの製品と比べてランダム4Kのスペックが高いのも特徴。
ただし、容量が微妙に少ない(512GB→500GB、256GB→250GB)ので、その点は注意が必要です。
Micronの関連ブランドなので、採用しているフラッシュメモリがMicronなので安心感があるのも良いところ。

【250GBモデル】Crucial CT250MX200SSD4
Passmarkスコア:3,374
シーケンシャル Read:555 MB/s
シーケンシャル Write:500 MB/s
ランダム4K Read:100,000 IOPS
ランダム4K Write:87,000 IOPS

【500GBモデル】Crucial CT500MX200SSD4
Passmarkスコア:4,026
シーケンシャル Read:555 MB/s
シーケンシャル Write:500 MB/s
ランダム4K Read:100,000 IOPS
ランダム4K Write:87,000 IOPS



■Plextor

今ではすっかりSSDメーカーとしてイメージが定着した、Plextor製SSD。
Marvell製コントローラ、88SS9188を搭載。CrucialのSSDに搭載されている88SS9189と比べて数字が1少ないコントローラーですが、差は不明…
フラッシュメモリにはTOSHIBA製19nm Toggle NANDを採用しています。
ランダム4KについてはCrucialには負けるけど、Transcendよりは上で、シーケンシャル性能についてもCrucialよりちょっと遅くて、Transcendより高速。
特に、Transcendに比べてWriteが高速なのが良いところ。

【256GBモデル】PLEXTOR PX-256M6G-2280
Passmarkスコア:4,154
シーケンシャル Read:520 MB/s
シーケンシャル Write:450 MB/s
ランダム4K Read:89,000 IOPS
ランダム4K Write:80,000 IOPS

【512GBモデル】PLEXTOR PX-512M6G-2280
Passmarkスコア:スコア掲載無し
シーケンシャル Read:520 MB/s
シーケンシャル Write:450 MB/s
ランダム4K Read:95,000 IOPS
ランダム4K Write:81,000 IOPS

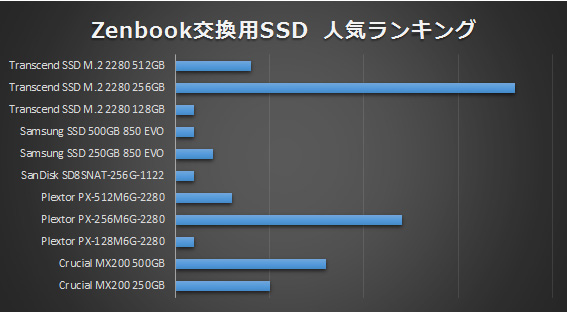

2015/12/29現在で、どのSSDが人気があるか調べてみました。
調査方法は、当BlogからAmazonで購入してくださった数を、SSDのモデル別に集計しました。

Zenbook 交換用SSD 人気

一番人気は、コストパフォーマンスに優れるTranscend SSD 256GB。
次点でPlextor PX-256M6G-2280が入っていますが、個人的にはより高速で安価なCrucial MX200の250GBがランクインすると思っていたので意外でした。
MX200、容量が250GBと少し少なめなのがマイナスポイントになっているのでしょうか。
Samsung SSD 850 EVOは基板が薄めとのことで、裏蓋を閉めるとSSDと干渉するZenbookには適しているかもしれません。



もっと手軽にコピーする方法

EaseUS Todo Backup Freeがうまく使えない、バックアップ用のHDDが無い、もっと手軽な方法は無いのか…?という方には、HDDを複製するクレードルを使う方法がオススメです。
ちょっと出費は増しますが、SSD2枚をクレードルにセットしてボタンを押すだけです。
ただし、容量がコピー元SSD<コピー先SSDである必要があります。

方法2

上記のように、アダプタを介して2枚のSSDをセット、ボタンを押すだけです。
最後にパーティションの設定変更は必要ですが、1の方法よりも比較的簡単だと思います。
ただし、必要な製品が増えますので、コストはかかってしまいます。

1,以下の製品を購入

上記のEaseus Todo Backupを使った方法で説明しているパーツ(M.2 SSDおよびM.2 SSD→Zenbook SSD変換アダプタ)以外に、下記の製品が必要です。
・M.2→SATA変換アダプタ
・UX31 / UX21専用SSD→SATA変換アダプタ
・HDDクローン用クレードル


2,それぞれのSSDをアダプタに装着し、クレードルでコピー

スロット1にコピー元のSSD(UX31/UX21から取り出したSSDを変換基板に載せたもの)を装着、スロット2にコピー先のSSDをセットします。
セットが終わったらコピーボタンを押して、コピー完了を待つだけ。

3,必要に応じてパーティションの拡張

上記の方法では、パーティションサイズもそのまま複製されます。
ですので、たとえば128GBのSSDを256GBのSSDにコピーしても、128GBしか使えません。
そこで、以下のいずれかを行って領域を確保します。

・EaseUS Partition Masterを使って未使用領域をCドライブとして確保する
・未使用領域に新しいパーティションをつくる(Dドライブなど)

簡単なのは新しいパーティションをつくることですが、容量が逼迫しているCドライブを拡張したほうが、使い勝手は良いと思います。
EaseUS Partition Masterの使い方は簡単ですから、未使用領域の拡張を是非試してみてください。
この方法のいいところは、失敗してもクレードルでまたコピーを行えばいいだけなので、とても手軽という点です。

EaseUS Partition Masterは下記よりダウンロード可能です。
http://jp.easeus.com/partition-manager-software/free.html
